迅速了解炼胶机国家标准是什么?(三)

作者:ADMIN 发布日期:2019/8/15

迅速了解炼胶机国家标准是什么?(三)

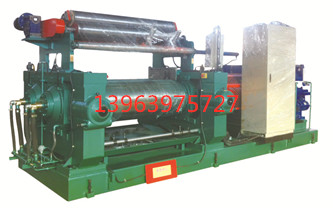

针对在这一课题,青岛顺富昌橡胶机械制造有限公司以XK-450型号炼胶机为例讲解,共分四个课题, 下面是第三课题:

7.一次投料量:                                45kg

8.安全片破坏时压力                            800+30kN

9.辊筒轴承:                                  滚动轴承

10.辊筒轴承润滑方式:                         干油脂润滑

11.调距方式:                                 手动调距

12.减速器:                             单出轴,棒销联轴节与辊筒连接。

13.外形尺寸(长×宽×高)                  5000×1950×1750

14.重量                                       12t

15.翻料装置

  ⑴ 牵引辊速度                        4~40m/min

  ⑵ 牵引辊功率                        3Kw(YVP)

  ⑶ 摆动辊功率                        1.5Kw(AC)

  ⑷ 摆动幅度                          670mm

三、结构说明

1.辊筒

(1)型式:前、后辊中空光辊                                2组

(2)材质:合金冷硬铸铁 LTG-H

(3)表面硬度: 68~75 HSD

(4)轴承:采用双列自动调心滚动轴承                        4组

(5)轴承座:采用灰口铸铁,经退火处理后加工制成,并附润滑油孔 4组

(6)轴承座密封:灰铁铸造端盖,骨架油封密封,              4组

 (7)辊筒冷却:采用优质旋转接头                            2组

2.底座及机架

(1)底座:整体式焊接底座,机械加工。                      1组

(2)机架与压盖:采用焊接结构,机械加工。                    1组

3.调距装置                                              2组

(1)调整范围:0.1~10mm(静态)

(2)由棘轮扳手、丝杆、丝母、刻度盘等组成

4.挡胶板                                                1组

(1)型式:固定式

(2)材质:采用钢板焊接结构、安装稳定

5.接料盘:采用钢板焊接,带清料抽屉                     1组

6.减速器                                               1组

(1)减速齿轮箱:单出轴,密闭油浴式

(2)减速齿轮箱与电机联结:采用弹性联轴器

(3)减速齿轮箱与辊筒联结:采用棒销联轴器。

(4)前后辊筒速比:辊头速比齿轮实现。

7.制动装置

(1)型式:采用电液刹车。

(2)刹车能力:刹车后辊筒转动不超过1/6周,制动后辊筒自动反转60~90°

8. 紧急停车

(1)按钮式:   4套

(2)胸压式:   1套

9.润滑系统                                             1组

(1)辊筒轴承润滑:采用手动干油润滑方式。

(2)减速齿轮箱润滑:采用油浴式润滑方式。

10.电气控制:                                           1组

电气元件选用高质量、技术先进的国内外知名品牌。
